F-215 双15寸工程全频音箱

双15寸工程全频音箱－2×15″TWO-WAY LOUDSPEAKER













系统介绍





       F215由两个15"纸锥低音单元与一个51mm聚酯膜钕磁压缩单元组成，低音单元音圈为75mm，铝盆架。可用于大型扩声系统中作延时补声只用。提供9个M10吊挂点，用于固定安装中吊挂和调节角度。箱体由18mm的中纤板构成，箱体表面为耐磨的黑色点纹防水油漆。后接线板两个并联的SPEAKON 4芯插座方便连接 ，黑色外覆透声穿孔铁网保护音箱单元。





应用范围







●中小型流动演出主扩声

●会议厅、多功能厅主扩声

●中小型体育场馆主扩声

●剧院及礼堂主扩声等







技术规格 SPECIFICATIONS







系统类型 System Configuration：2×15″Two-way Loudspeaker System

单元组成 Drivers:                         HF：1×1″ Voice-coil:72mm

                                                    LF：2×15″ Voice-coil:75mm

额定功率 Nominalt Power:            800W

额定阻抗 Nominal Lmpedance:     4Ω

频率范围 Frequency respone:     40Hz-18KHz(±3dB)

灵敏度 Sensitivity(1W/1M):          99dB

最大声压级 Maximum Level:        129dB

覆盖角度 Dispersion(-6dB) :         Hor:90°× Vert:60°

连接方式Connectors:                   2 Speakon  1+&1-

产品尺寸 Dimensions:                 1066×558×500mm(H×W×D)

重量Net Weight:                           78kg









结构特性 CONSTRUCTON







外形 Physical:                              梯形

箱体材料 Enclosure Material:    高密度中纤板

表面油漆 Finish:                          进口聚脂胺大点喷漆

面网 Grille:                                   防锈透声穿孔铁面网

吊装点 Handing Position:           10×M8螺丝吊装孔位

支撑座 Pole Mount:                      /

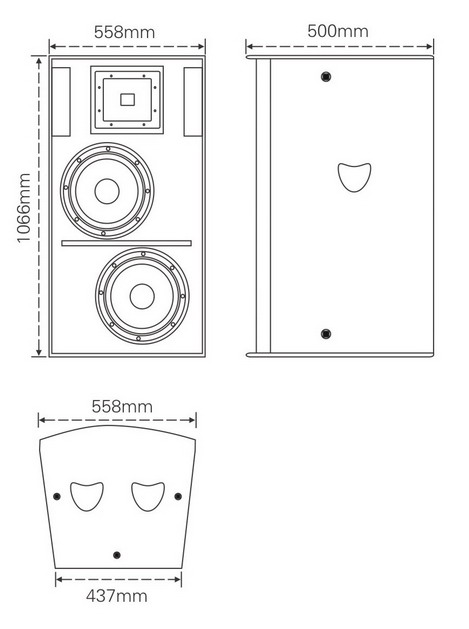

结构图 CONSTRUCTION DRAWING
